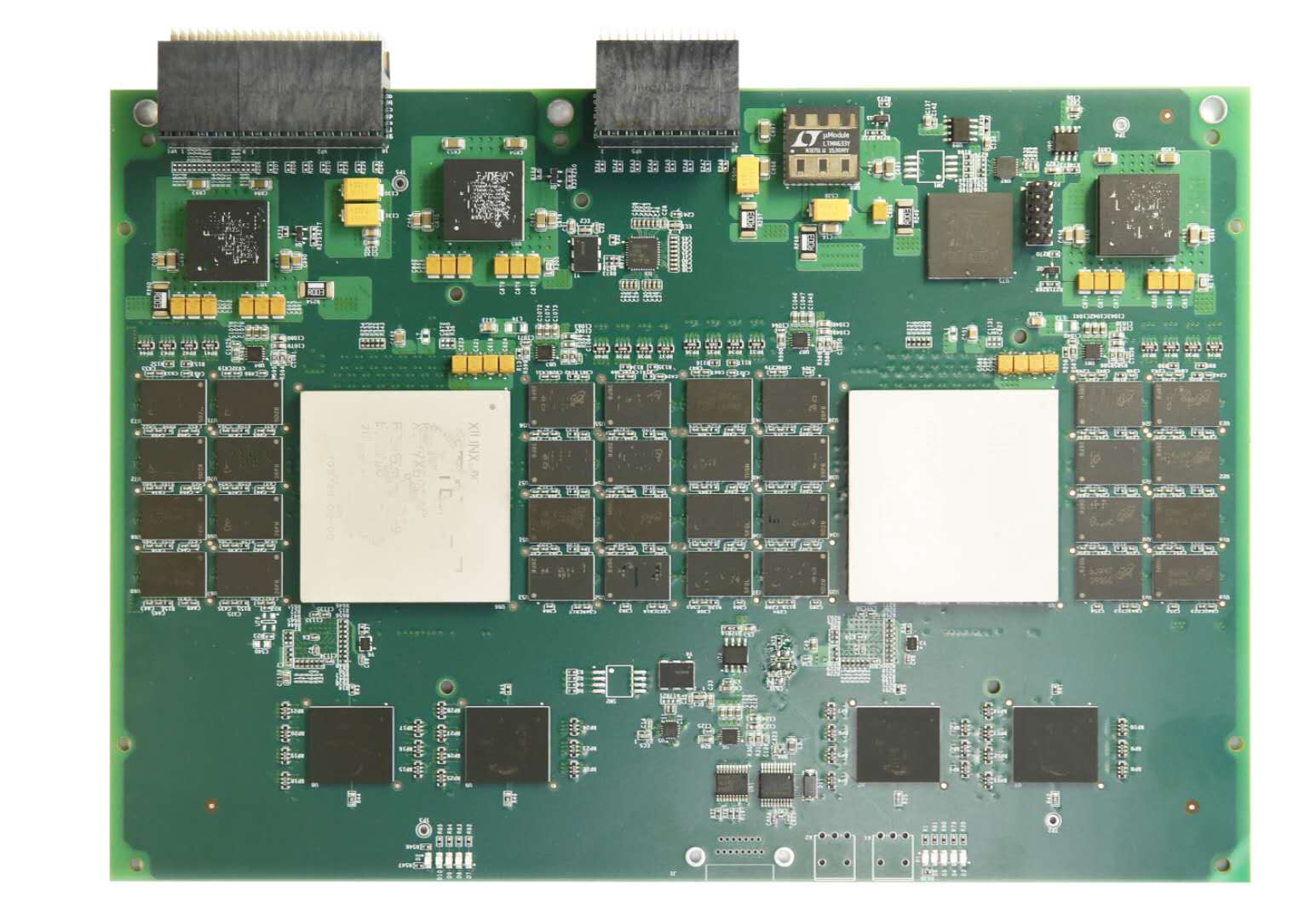

通用信号处理板由两片FPGA、4片QDR、64片DDR3构成。每片FPGA控制32片DDR3以及2片QDR。FPGA通过PCIE接收主机指令，通过SRIO接收实现原始数据通过QDR或者DDR3进行缓存，在FPBA内完成信号处理后，可以将处理后的数据通过SRIO和PCIE接口传输到外部。
对外接口包括一路PCIEx4链路、高速串行信号等。两片FPGA之间有高速串行接口以及LVDS接口。
主要指标：
● 标准6U VPX板卡；
● FPGA型号：XC7VX690T, FPGA资源使用率：可大于70%；
● FPGA资源使用率：可大于70%；
● DDR3阵列：4组DDR3，每组8Gbyte @ 64bit；
● DDR3速率：≥ 1000 Mb/s；
● 单板QDRII+:4片每片288Mbit；
● 数据接口：高速串口@6Gbps；
● 控制接口：x4 PCI-E；
● 温度范围：-55℃～70℃；
● 整板功耗：最大100W；
● 电路板规格：VPX标准板卡，主板6U×160mm，后I/O板6U×40mm，风冷散热。
